Станок плазменной резки металла с чпу по резке круглых и профильных труб

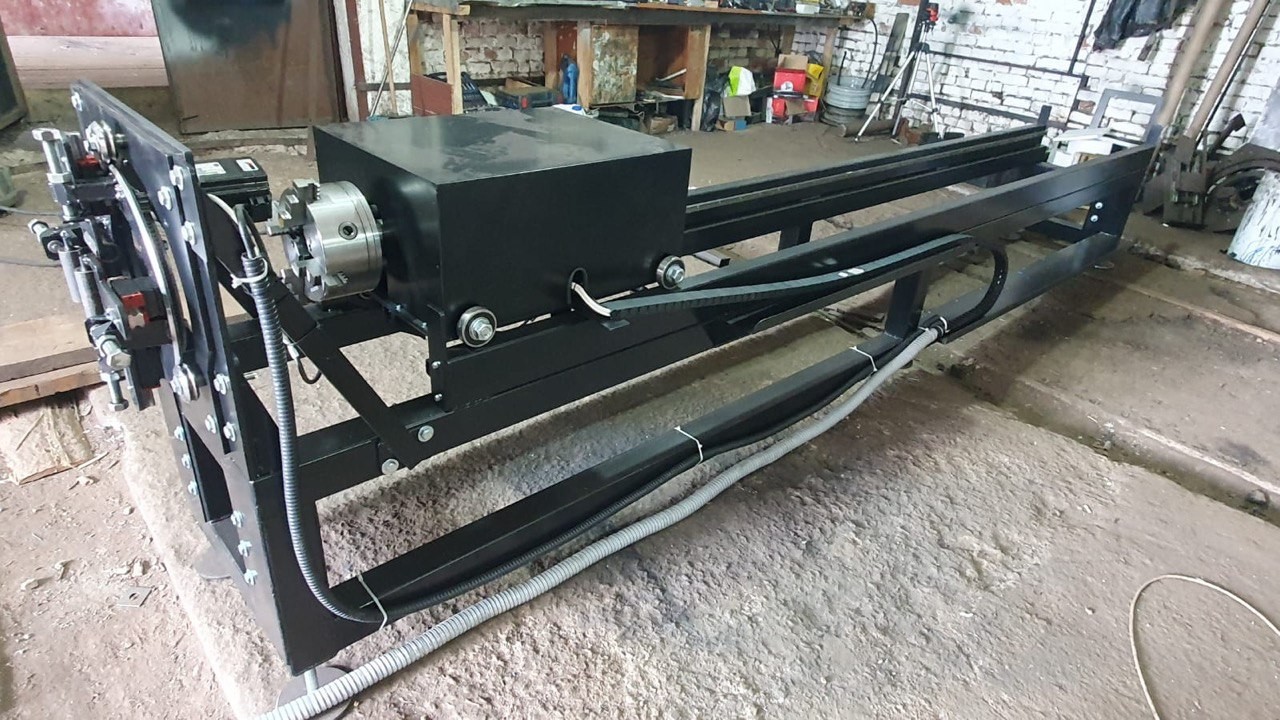

Станок плазменной резки с ЧПУ предназначен для автоматизированного раскроя металла трубного проката. Станок состоит из горизонтальной станины(сварной корпус из профильных труб), механизма вращения труб(трехкулачковый зажимной патрон и устройство вращения по оси Y), опорного кронштейна для стальной трубы, механизма подъема, перемещения и вращения режущей горелки, механизма перемещения узла резки и блоков управления.
Система кабелей находится в отдельных гибких кабельных каналах снижающих вибрацию при работе станка и обеспечивает безопасность ответственных проводов.
Высокая точность резки обеспечивается использованием шаговых двигателей в микрошаговом режиме совместно с драйверами управления Leadshine.
Высокая точность резки обеспечивается использованием шаговых двигателей в микрошаговом режиме совместно с драйверами управления.
Станок оснащен функцией Anti-Dive, которая позволяет защитить плазмотрон во время резки на углах, также имеет функцию отключения контроллера и быстрой настройки при первичной тестовой работы с металлом. Функция Anti-Dive блокирует команды от контроллера, когда происходит снижение скорости во время резки, тем самым плазмотрон не может уменьшить высоту дуги и не происходит касание с металлом. Таким образом значительно увеличит срок службы расходных материалов. Данная функция полезна, когда имеются объекты с острым или прямым углом.
Регулируемые по высоте ножки рабочей консоли позволяет правильно выставить станок даже при наличии неровного пола. Также это позволит наиболее комфортно настроить станок по высоте.
Контроллер «ТНС» позволяет удерживать заданный зазор (длину плазменной дуги) без участия оператора, что значительно снижает расходные материалы и позволяет получить высокое качество резки на поверхности металла.
Основной системой плазменной резки являются: аппарат воздушно-плазменной резки и воздушный
компрессор, рассчитанный на рабочее давление 7–10 бар.
Для получения качественного реза рекомендуется устанавливать фильтр масла и влагоотделения.
Данные системы комплектуются отдельно в зависимости от деятельности производства.

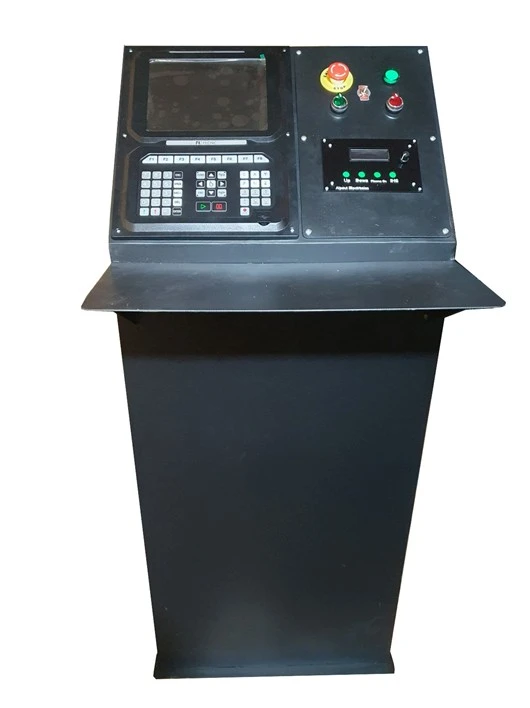

Система управления станком (стойка ЧПУ) представляет из себя отдельный стенд, в котором установлено лицензионное русифицированное программное обеспечениеMach3. Оператор может наблюдать все режимы работы станка во время резки. Программы Компас и SheetCam, которые также входят в комплект систему управления, дадут возможность быстро начертить желаемый чертеж и получить управляющую программу для Mach3. На стенде имеются необходимые кнопки и система контроля дуги плазменной резки (THC), которые позволяют управлять, устанавливать, защитить станок в любых ситуациях. Многие электронные платы(ТНС, блоки управления, блок наличия дуги и т.д.) разрабатываются нашими квалифицированными специалистами, в индивидуальном случае возможно дополнение, либо изменение системы с ЧПУ.
| Параметры | Ед. изм. | Значение |
|---|---|---|
| Размеры рабочей зоны | ||
| - длина Y | мм | 3000/6000 |
| - ось вращения A | град | 360 |
| - перемещение по Z | мм | 150 |
| Габариты станка | ||
| - длина | мм | 4500/7500 |
| - ширина | мм | 1500 |
| - высота | мм | 1500 |
| Шаговые двигатели | ||
| - по оси Y | PL86H150 | |
| - по оси A и Z | PL86H76, PL57H76 | |
| Толщина разрезаемого металла | мм | — |
| Передачи по Z и Y | зубчатая модули 1 | |
| Рельсовые направляющие | SBR16 и SBR20 (±0,02мм) | |
| Точность позиционирования плазмотрона | мм | ±0,1/100 |
| Скорость перемещения плазмотрона | мм/мин | до 15000 |
| Резка круглой трубы | ○ До 300 мм | |
| Резка круглой и профильной трубы (опция) | ○/□ 150×150 мм | |
| Автоматический контроллер высоты дуги (THC) | микропроцессорный контроллер по напряжению дуги | |
| Программное обеспечение | Mach3, Компас, SheetCam | |
| Потребление | кВт | не более 1 |
| Вес | кг | не более 1500 |
| Станок MOTIONCUT TUBE 3000 | Стоимость, руб. с НДС |
|---|---|
|
Станок MOTIONCUT TUBE 3000 в комплектации: – Станок для резки круглой трубы диаметром до 300 мм, длиной 3000 мм – Стойка ЧПУ – Лицензионное программное обеспечение SheetCAM – Автоматический контроллер высоты – Функция AntiDive |
По запросу |
| Источник плазменной резки Wega Firecut 100A | 230 000 |
| Станок MOTIONCUT TUBE 6000 | Стоимость, руб. с НДС |
|
Станок MOTIONCUT TUBE 6000 в комплектации: – Станок для резки круглой трубы диаметром до 300 мм, длиной 6000 мм – Стойка ЧПУ – Лицензионное программное обеспечение SheetCAM – Автоматический контроллер высоты – Функция AntiDive |
По запросу |
| Источник плазменной резки Wega Firecut 100A | 230 000 |
| Станок MOTIONCUT TUBE 3000 | Стоимость, руб. с НДС |
|---|---|
|
Станок MOTIONCUT TUBE 3000 в комплектации: – Станок для резки профильной и круглой трубы диаметром до 150 мм, длиной 3000 мм – Стойка ЧПУ – Лицензионное программное обеспечение SheetCAM – Автоматический контроллер высоты – Функция AntiDive |
По запросу |
| Источник плазменной резки Wega Firecut 100A | 230 000 |
| Станок MOTIONCUT TUBE 6000 | Стоимость, руб. с НДС |
|
Станок MOTIONCUT TUBE 6000 в комплектации: – Станок для резки профильной и круглой трубы диам. до 150 мм, длиной 6000 мм – Стойка ЧПУ – Лицензионное программное обеспечение SheetCAM – Автоматический контроллер высоты – Функция AntiDive |
По запросу |
| Источник плазменной резки Wega Firecut 100A | 230 000 |
