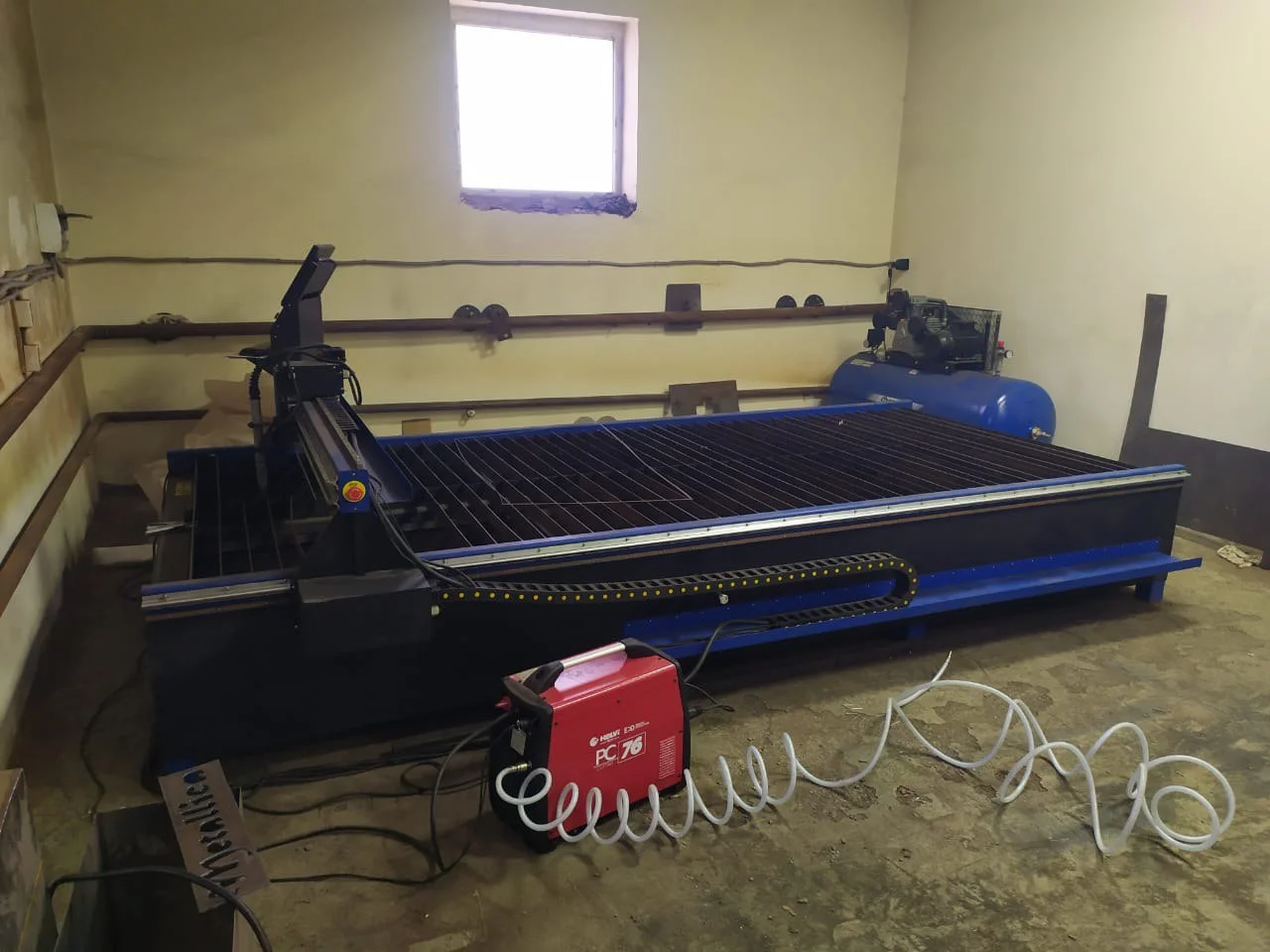

Станок плазменной резки металла с чпу motioncut 1530/1560/2030/2060 цельносварной станок с вытяжной системой
Станок плазменной резки с ЧПУ предназначен для автоматизированного раскроя листового металла. Станок представляет из себя: стальной цельносварной стол, независимо от которого в заданной системе координат передвигается рабочая консоль с плазменным резаком. Рабочая консоль управляется оператором, на безопасном расстоянии, через отдельный блок ЧПУ (Числовое программное управление) при помощи клавиш.
Жесткая конструкция станка не допускает перекосов при движении машины, а два привода, расположенные на левой и правой сторонах консоли, обеспечивают абсолютно синхронное перемещение обеих сторон и отличные динамические характеристики.
Система кабелей находится в отдельных гибких кабельных каналах, снижающих вибрацию при работе станка и обеспечивающих безопасность ответственных проводов.
Высокая точность резки обеспечивается использованием шаговых двигателей в микрошаговом режиме совместно с драйверами управления.
Станок оснащен функцией Anti-Dive, которая позволяет защитить плазмотрон во время резки на углах, а также имеет функцию отключения контроллера и быстрой настройки при первичной тестовой работе с металлом. Функция Anti-Dive блокирует команды от контроллера, когда происходит снижение скорости во время резки, тем самым плазмотрон не может уменьшить высоту дуги, и не происходит касание с металлом. Это значительно увеличивает срок службы расходных материалов. Данная функция полезна, когда имеются объекты с острым или прямым углом.
Регулируемые по высоте ножки рабочей консоли позволяют правильно выставить станок даже при наличии неровного пола. Также это позволит наиболее комфортно настроить станок по высоте.
Контроллер «ТНС» позволяет удерживать заданный зазор (длину плазменной дуги) без участия оператора, что значительно снижает расходные материалы и позволяет получить высокое качество резки на поверхности металла.
Основной системой плазменной резки являются: аппарат воздушно-плазменной резки и воздушный
компрессор, рассчитанный на рабочее давление 7–10 бар.
Для получения качественного реза рекомендуется устанавливать фильтр масла и влагоотделения.
Данные системы комплектуются отдельно в зависимости от деятельности производства.
Станки Motioncut оборудованы промышленным компьютером F230, либо Pumotix. Данные компьютеры предназначены для использования в режиме производства, не чувствительны к помехам от высокочастотных источников плазменной резки, просты и неприхотливы в эксплуатации.
| Параметры | Ед. изм. | Значение |
|---|---|---|
| Размеры рабочей зоны | ||
| - длина Y | мм | 3000/6000/3000/6000 |
| - ширина X | мм | 1500/1500/2000/2000 |
| - перемещение по Z | мм | 150 |
| Габариты станка | ||
| - длина | мм | 4000/7000/4000/7000 |
| - ширина | мм | 2400/2400/2900/2900 |
| - высота | мм | 1500 |
| Шаговые двигатели | ||
| - по оси Y | Шаговые двигатели PL86H100 | |
| - по оси X и Z | PL86H76 PL57H76 | |
| Толщина разрезаемого металла | мм | — |
| Передачи по X и Y | Зубчатая рейка модули 1 | |
| Рельсовые направляющие | SBR16 и SBR20 (±0,02мм) | |
| Точность позиционирования плазмотрона | мм | ±0,1/100 |
| Скорость перемещения плазмотрона | мм/мин | до 15000 |
| Автоматический контроллер высоты дуги (THC) | микропроцессорный контроллер по напряжению дуги | |
| Программное обеспечение | Pumotix | |
| Потребление | кВт | не более 1 |
| Вес | кг | не более 1000 |
| КОМПЛЕКТАЦИЯ ОБОРУДОВАНИЯ | |
|---|---|
| Станок MOTIONCUT-1530 ЦЕЛЬНОСВАРНОЙ СТАНОК С ВЫТЯЖНЫМ СТОЛОМ | Стоимость, руб. с НДС |
|
Станок MOTIONCUT-1530 в комплектации: – Рама с направляющими, с рабочим полем 1500×3000мм – Стойка ЧПУ – Промышленный компьютер – Автоматический контроллер высоты – Функция AntiDive *Возможно заказать данный станок с системой управления Mach3 по цене 750 000 р. |
850 000 |
| Станок MOTIONCUT-2030 ЦЕЛЬНОСВАРНОЙ СТАНОК С ВЫТЯЖНЫМ СТОЛОМ | Стоимость, руб. с НДС |
|
Станок MOTIONCUT-2030 в комплектации: – Рама с направляющими, с рабочим полем 2000×3000 мм – Стойка ЧПУ – Промышленный компьютер – Автоматический контроллер высоты – Функция AntiDive |
890 000 |
| Станок MOTIONCUT-1560 ЦЕЛЬНОСВАРНОЙ СТАНОК С ВЫТЯЖНЫМ СТОЛОМ | Стоимость, руб. с НДС |
|---|---|
|
Станок MOTIONCUT-1560 в комплектации: – Рама с направляющими, с рабочим полем 1500×6000 мм – Стойка ЧПУ – Промышленный компьютер – Автоматический контроллер высоты – Функция AntiDive *Возможно заказать данный станок с системой управления Mach3 по цене 1 160 000 р. |
1 260 000 |
| Станок MOTIONCUT-2060 ЦЕЛЬНОСВАРНОЙ СТАНОК С ВЫТЯЖНЫМ СТОЛОМ | Стоимость, руб. с НДС |
|
Станок MOTIONCUT-1560 в комплектации: – Рама с направляющими, с рабочим полем 2000×6000 мм – Стойка ЧПУ – Промышленный компьютер – Автоматический контроллер высоты – Функция AntiDive *Возможно заказать данный станок с системой управления Mach3 по цене 1 280 000 р. |
1 380 000 |
| Дополнительное оборудование | Стоимость, руб. с НДС |
| Газ (Резак + стартовый комплект + 3 клапана + рукава + редукторы) | 220 000 |
Изготовление 25 рабочих дней.
