ОПИСАНИЕ

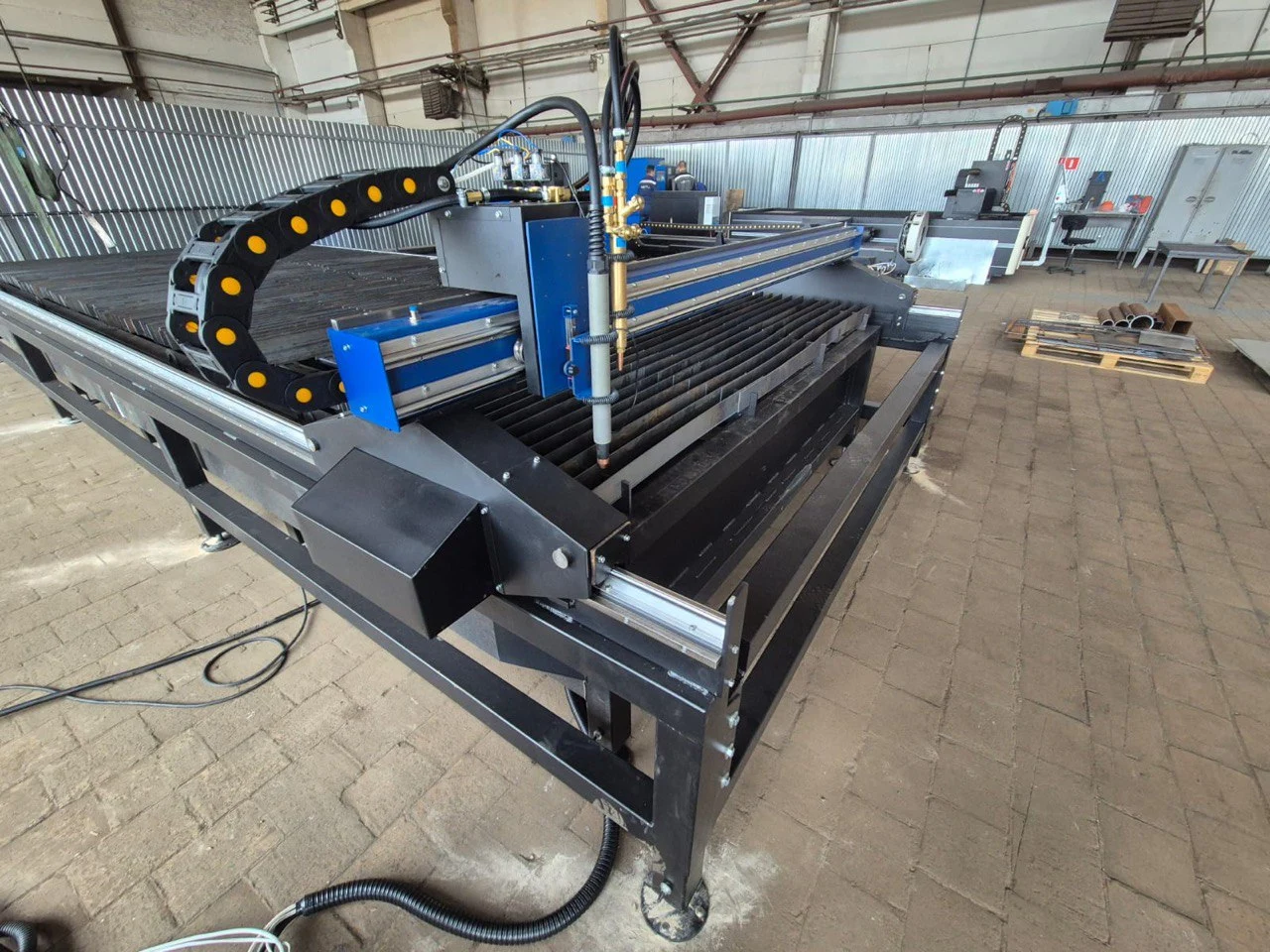

Станок плазменной резки с ЧПУ предназначен для автоматизированного раскроя листового металла. Станок представляет из себя: стальной цельносварной стол, независимо от которого в заданной системе координат передвигается рабочая консоль с плазменным резаком. Рабочая консоль управляется оператором, на безопасном расстоянии, через отдельный блок ЧПУ при помощи клавиш.
Жесткая конструкция станка не допускает перекосов при движении машины, а два привода, расположенные на левой и правой сторонах консоли обеспечивают абсолютно синхронное перемещение обеих сторон и отличные динамические характеристики.
Система кабелей находится в отдельных гибких кабельных каналах снижающих вибрацию при работе станка и обеспечивает безопасность ответственных проводов.
Высокая точность резки обеспечивается использованием шаговых двигателей в микрошаговом режиме совместно с драйверами управления.
Станок оснащен функцией Anti-Dive, которая позволяет защитить плазмотрон во время резки на углах, также имеет функцию отключения контроллера и быстрой настройки при первичной тестовой работы с металлом. Функция Anti-Dive блокирует команды от контроллера, когда происходит снижение скорости во время резки, тем самым плазмотрон не может уменьшить высоту дуги и не происходит касание с металлом.
Регулируемые по высоте ножки рабочей консоли позволяет правильно выставить станок даже при наличии неровного пола. Также это позволит наиболее комфортно настроить станок по высоте.
Контроллер «ТНС» позволяет удержать заданный зазор длины плазменной дуги без участия оператора, что значительно снижает расходные материалы и позволяет получить высокое качество резки на поверхности металла.
Основной системой плазменной резки являются: аппарат воздушно-плазменной резки и воздушный компрессор, рассчитанный на рабочее давление 7-10 бар. Для получения качественного реза рекомендуется ставить фильтр масла и влагоотделения. Данные системы комплектуются отдельно в зависимости от деятельности производства.
