Описание
Принцип работы заключается в том, что при касании металлической части плазмотрона
с поверхностью металла датчик производит измерение сопротивления по выставленной чувствительности.
Порог сопротивления определяется в виде сигнала «красным» цветом, а также дублируется на выходе
разъема «Сигнал».
Датчик успешно работает с плазмотронами пневмоподжига (NOHF), так и с высокочастотными (HF).
Технические характеристики
Тип датчика: контактный
Совместимость: NOHF / HF плазмотроны
Индикация: световая (красный сигнал)
Выходной сигнал: разъём «Сигнал»
Регулировка чувствительности: есть
Материал корпуса: металл / композит
Принцип измерения: сопротивление
Технические характеристики
Наименование
Значение
Напряжение питания
24В
Ток потребления
до 50мА
Сопротивление измерения
—
Температура эксплуатации
-35…+40 °C
Сигнал управления "Сигнал"
Открытый коллектор (N-P-N)
Внимание!
Датчик может не определить сильно загрязненные поверхности металла. Рекомендуем
избегать ржавчины, покрашенных поверхностей, бумажных наклеек и т.д.
В случае попадания влаги или если плазмотрон работает с охлаждающей жидкостью,
между колпачком и соплом может возникнуть проводимость. Датчик может определить
ложный сигнал — в этом случае необходимо откалибровать чувствительность в сторону
минимального значения. Не ставьте минимум, чтобы не потерять точность.
Рекомендуем защитный колпачок плазмотрона держать в чистоте — это уменьшает ложные срабатывания.
Когда датчик срабатывает до касания металла во время многократных пробивок, иногда полезно
всухую прожечь окалину, влагу между защитным колпачком и соплом.
Рекомендуем использовать датчик, когда режется металл толщиной до 5 мм. Свыше имеет смысл
ставить устройства, которые определяют контакт механическим путем.
Датчик желательно ставить рядом с плазмотроном, в любом месте суппорта.

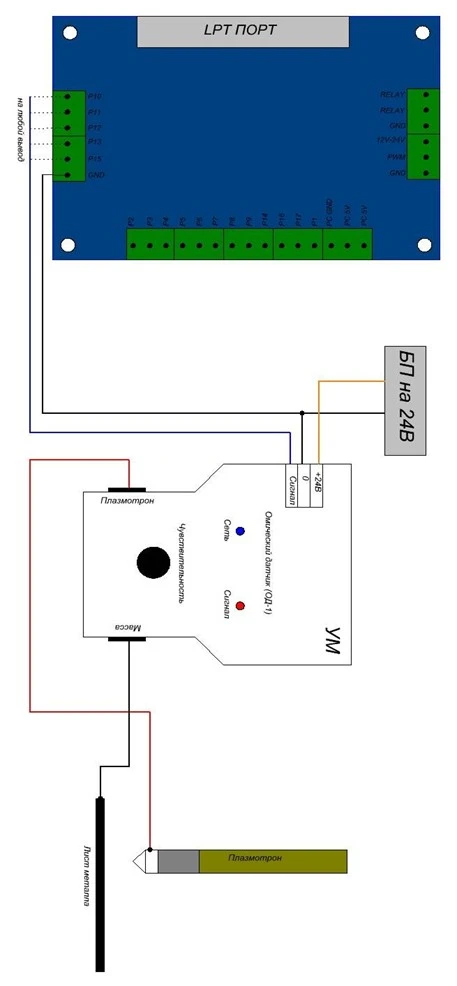

Будьте внимательны с подключением!
