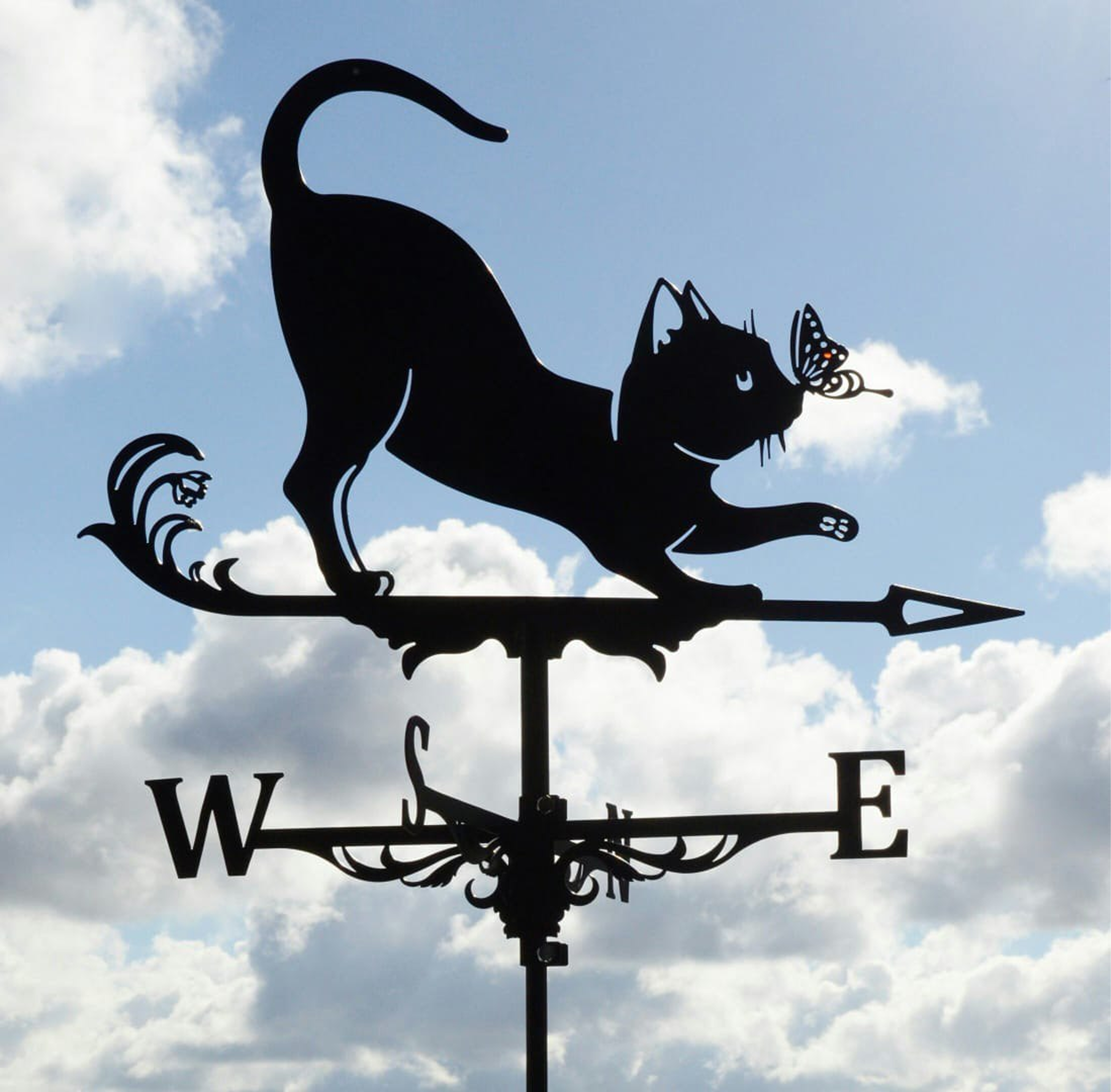

Фигурная плазменная резка металла в Уфе
Фигурная плазменная резка металла на ЧПУ в Уфе

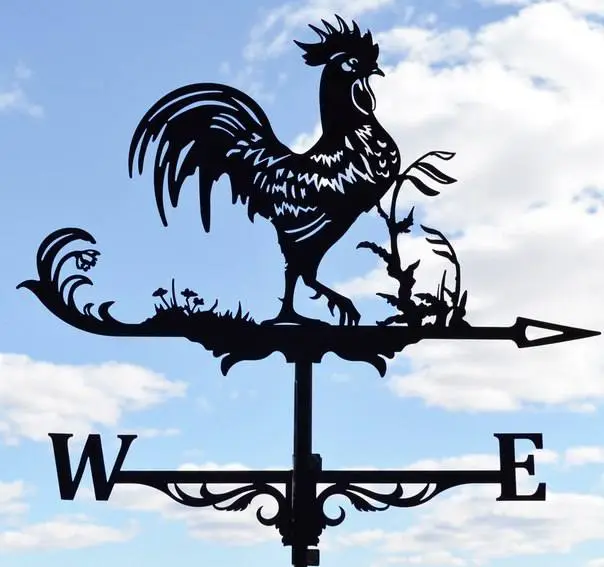

Фигурная резка металла в Республике Башкортостан
Изготовление деталей по чертежам в Башкортостане

Подготовка чертежа для плазменной резки — это основа качественного результата. Основные принципы едины как для ручной работы с шаблоном, так и для управления ЧПУ-станком. Статья поможет их соблюсти.

📐 Ключевые принципы подготовки чертежа

1. Сплошные контуры

Деталь должна быть начерчена одной замкнутой непрерывной линией, без разрывов или пересекающихся отрезков.

  • Почему важно: Любой разрыв приведёт к ошибке станка или резке не по контуру.
  • Как проверить (в CAD): Используйте функцию поиска разрывов. Контур должен быть единым объектом.

2. Отсутствие дублирующих линий

Не должно быть наложенных друг на друга линий или объектов.

  • Почему важно: Станок может попытаться резать по одной линии дважды, что испортит деталь и расходники.
  • Как проверить: Воспользуйтесь командой удаления дубликатов линий.

3. Очистка от «шума»

Удалите все мелкие изломы, «бахрому» и ненужные точки.

  • Почему важно: Микропаузы на изломах ухудшают качество реза и сокращают срок службы аппарата.
  • Как проверить: Увеличьте чертёж и убедитесь, что все линии гладкие.

4. Преобразование текста и спецобъектов

Текст и сложные шрифты необходимо перевести в кривые (контуры) перед экспортом.

  • Почему важно: Станок не распознаёт шрифты и может их проигнорировать или обработать некорректно.
  • Как проверить: Выделите текст — если он стал набором векторов или точек, значит, преобразован верно.

5. Учёт радиуса резака

На чертеже контур должен проходить по линии центра резака.

  • Почему важно: Если чертить по внешнему контуру детали, она получится меньше на размер радиуса дуги.
  • Как проверить: Проведите смещение контура внутрь детали на радиус вашего резака или сопла.

🛠️ Как учесть способ резки: по шаблону или на ЧПУ

Технология определяет, как будет использоваться чертёж.

Для ручной резки по шаблону

Если вы работаете вручную, чертёж — это шаблон, который вы перенесёте на металл. Толщина материала шаблона должна быть около 6 мм, чтобы создать упор для резака. При создании шаблона обязательно увеличьте его внешние размеры на радиус вашего резака или защитного колпачка, чтобы получить деталь нужного размера.

Для резки на станке с ЧПУ

Здесь чертёж — цифровой файл. Самые распространённые и надёжные форматы — DXF и HPGL (PLT). Перед экспортом проверьте, чтобы единицы измерения в файле (мм/дюймы) совпадали с настройками станка, иначе деталь получится не в масштабе.

⚙️ Переход от чертежа к резке (для ЧПУ)

  1. Создание управляющей программы: В CAM-системе на основе чертежа создаётся траектория с указанием скорости, высоты пробивки и других параметров.
  2. Контрольная проверка: Обязательно сделайте холостой прогон программы без включения плазмы, чтобы убедиться в правильности траектории.
  3. Настройка оборудования: Зафиксируйте лист на столе, подключите массу к чистому от краски участку металла, проверьте давление газа.
  4. Резка и контроль: Во время работы следите за процессом, а после дайте детали остыть перед обработкой.

❗ Главные ошибки и как их избежать

  1. Неправильный масштаб или единицы измерения. Всегда проверяйте настройки при импорте файла в CAM-систему и на станке.
  2. Отсутствие допусков под крепление. Продумайте, как деталь будет держаться в листе, оставьте перемычки.
  3. Игнорирование тепловой деформации. При резке сложных деталей используйте прерывистый рез для уменьшения деформации.
